您现在的位置:首页 >> IoT方案开发板 >> RTL8720 CN WiFi+BLE4.2 多功能开发板 RTL8720CN-EVB
  • 产品名称: RTL8720 CN WiFi+BLE4.2 多功能开发板 RTL8720CN-EVB
  • 产品编号: RTL8720CN-EVB
  • 是否有货:
  • 零售价:
  • 计量单位:
  • 重量:
  • 浏览次数: 145





Ameba Z2 RTL8720CN是一款高集成度、低功耗的物联网(loT)单片机。 它结合了arm®的新架构Armv8M KM4 MCU,Wi-Fi,蓝牙,并提供了一组可配置的GPIO,这些GPIO被配置为数字外设,应用于不同的应用程序和控制使用。

RTL8720CN SoC还集成了内部4MB RAM内存,最小化物联网产品的尺寸并降低您的开发成本。

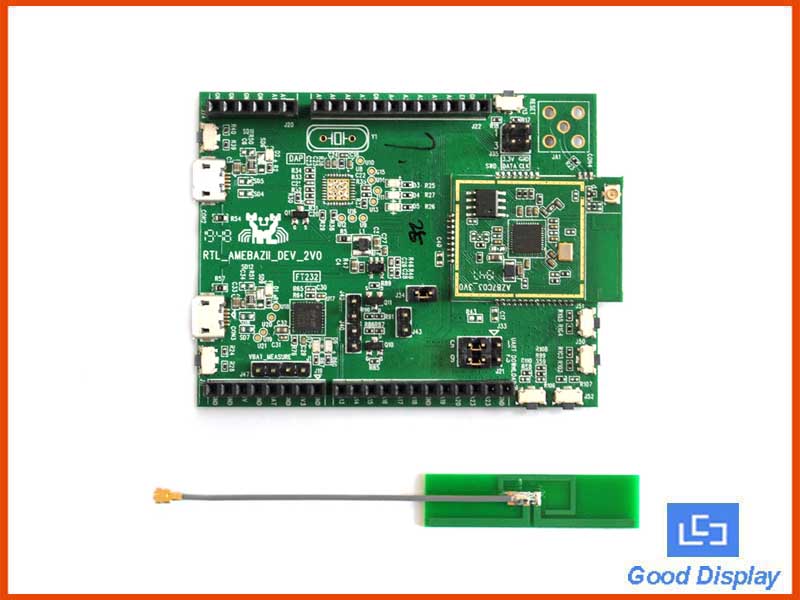

RTL8720CN-EVB 无线开发板是面向制造商的便捷开发套件。 它分成2个板,上面的母板AFM201T是一个WiFi+蓝牙模块,包含了所有的功能,下面的大板类似Arduino UNO的构架,提供了开发接口CMSIS-DAP模式和J-LINK调试模式。



RTL8720CN 特点:

MCU
ARMv8M KM4, 100MHz

Memory
4.2MB internal RAM on SoC and 2MB external flash on Dev. Board

Wi-Fi
802.11 b/g/n 1×1 Wi-Fi (20/40MHz)
Wi-Fi simple config

Bluetooth
BLE 4.2
SIG Mesh (optional)

Security
Cryptographic operation
Secure boot (optional)
Wi-Fi WEP, WPA, WPA2, WPS










类型

产品名称 (可下载)

版本

语言

更新日期

文件大小

BLE 5.0 开发指南

1.0

English

2020-03-04

3.825MB

RTL872xZ2-数据手册 0.8 English 2020-03-26 2.643MB
开发板原理图 1.0 English 2020-03-26 104KB
SDK 工具软件 1.0 English 2020-03-26 119.47MB
入门指南 1.0 English 2020-03-27 104KB
烧录工具 1.0 English 2020-03-04 258KB
SDK上手指南 1.0 中文 2020-03-27 22.73MB











瑞昱芯片

系列

开发板

模块

通讯协议

CPU

频率

SRAM

蓝牙

UART

SPI

I2S

ADC/DAC

RTL8710BN

Ameba Z

AFW122T-EVB

AFW122T

WiFi

ARM M4

125M

258KB

-

1

1

N

Y/N

RTL8710BX

Ameba Z

AFW121T-EVB

AFW121T

WiFi

ARM M4

62.5M

256KB

-

1

1

N

Y/N

RTL8710CX

Ameba Zii

RTL8710CX-EVB

AFM100T

WiFi

ARM M4

100M

256KB

-

3

1

N

N/N

RTL8710CM

Ameba Zii

RTL8710CM-EVB

AFM101T

WiFi

ARM M4

100M

256K+4M

-

3

1

N

N/N

RTL8720CN

Ameba Zii

RTL8720CN-EVB

AFM201T

WiFi+BLE4.2

ARM M4

100M

256KB

4.2

2

1

N

N/N

RTL8720CF

Ameba Zii

RTL8720CF-EVB

AFM202T

WiFi+BLE4.2

ARM M4

100M

256KB

4.2

2

1

N

N/N

RTL8720CM

Ameba Zii

RTL8720CM-EVB

AFM203T

WiFi+BLE4.2

ARM M4

100M

256KB

4.2

2

1

N

N/N

RTL8720CS

Ameba CS

RTL8720CS-EVB

AFM301T

WiFi+BLE5 Mesh

 M0+M4

200M

512KB

5.0

2

2

Y

Y/Y

RTL8721CSM

Ameba CS

RTL8721CSM-EVB

AFM304T

WiFi+BLE5 Mesh

 M0+M4

200M

512K+4M

5.0

3

2

Y

Y/Y

RTL8722CSM

Ameba CS

RTL8722CSM-EVB

AFM303T

WiFi+BLE5 Mesh

 M0+M4

200M

512K+4M

5.0

4

2

Y

Y/Y

RTL8720DN

Ameba D

RTL8720DN-EVB

AFM401T

2.4G+5G+BLE5

 M0+M4

200M

512K

5.0

2

1

Y

Y/Y

RTL8721DM

Ameba D

RTL8721DM-EVB

AFM404T

2.4G+5G+BLE5

 M0+M4

200M

512K+4M

5.0

3

2

Y

Y/Y

RTL8722DM

Ameba D

RTL8722DM-EVB

AFM403T

2.4G+5G+BLE5

 M0+M4

200M

512K+4M

5.0

4

2

Y

Y/Y



官方网站及论坛





外形尺寸

76mm x56mm x12mm

净重

22g
