GDTE070A1-6是一款配有VGA,Video(CVBS),带HDMI驱动板的7寸彩色液晶显示模块,1024x600分辨率,可选配带USB接口驱动板的电阻式触摸屏和电容式触摸屏、遥控器、延长线等。此款模块广泛应用于车载、安防、各式仪器仪表、智能设备等。适用于树莓派Raspberry Pi等。
注意：
电源适配器的输出和中心引脚应为5V / 2000mA，正电压为正极，外屏蔽层为负电压。控制器RTD2660的温度在工作期间会升高。这是正常现象，不是质量问题。
丢失信号时，屏幕为蓝色或黑色，可在菜单设置中使用。
HDMI接口
卓越的显示质量，超广视角
适用于树莓派等。
4线电阻式触摸屏（可选）
电容式触摸屏（选配）
可选的遥控器
选购配件清单（以下配件需要单独购买,如需购买请联系我们）
*如果您选购了触摸屏,我们将默认为您安装到模块上。
|
产品图片
|
产品型号
|
产品描述
|
 |
GDTE-TP070-1
|
7寸4线电阻式触摸屏
|
 |
GDTE-DBTP-USB04W-1
|
4线电阻式触摸屏驱动板/USB接口
|
 |
GDTE-TPC070-8-USB
|
7寸电容式触摸屏带USB控制器板和USB数据线
|
 |
GDTE2025
|
遥控器
|
 |
GDTE4826
|
5V/2A(2000mA)电源适配器
|
|
型号
|
GDTE070A1-6
|
|
尺寸
|
7''
|
|
显示模式
|
1024 x RGB x 600 Dots
|
|
显示屏连接器
|
FPC
|
|
FPC 连接器
|
50 Pin,间距0.5mm
|
|
工作温度
|
-20~+70 ℃
|
|
储存温度
|
-30~+80℃
|
|
触摸屏是否可选
|
是
|
|
阳光下可视
|
不支持
|
|
应用
|
便携式产品/工业设备/手持设备/安全设备，仪表显示器/办公电子产品
|
|

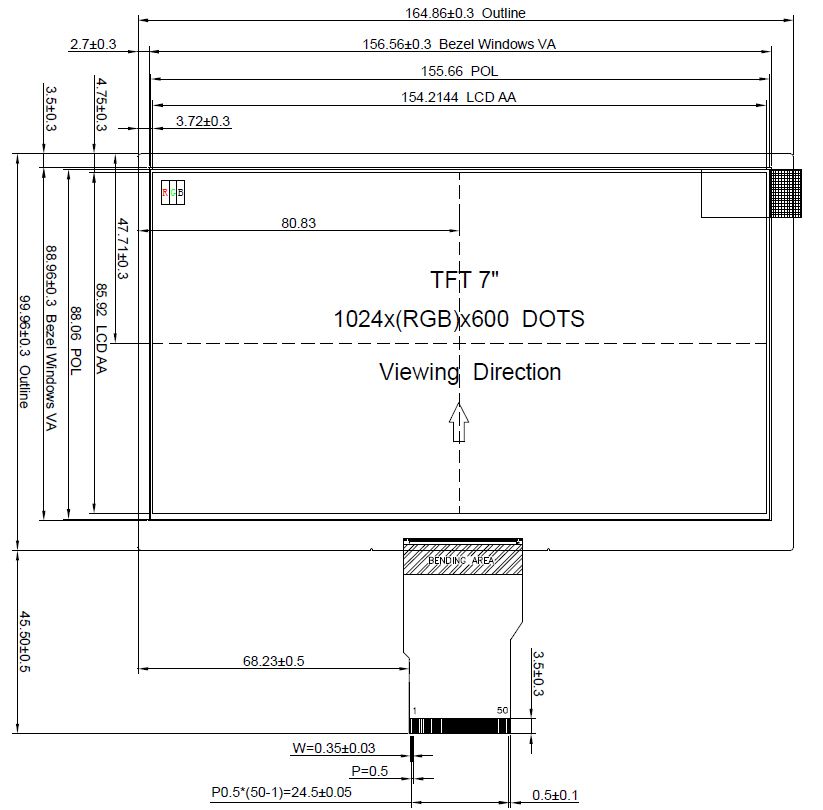

显示屏外形尺寸(mm)
|
164.86(W) x99.96(H)
|
|
有效视域(mm)
|
154.21(W) x 85.92(H)
|
|
点间距(mm)
|
0.1506*0.1432
|
|
净重
|
0.21kg
|
|
IC封装
|
COG
|
|
驱动
|
EK79001
|
|
接口
|
RGB
|
|
响应时间(Typ)
|
20ms
|
|
LCD类型
|
TFT-LCD / 全透/ 正显
|
|
视角
|
70°/70°/60°/70°(L/R/U/D)
|
|
颜色
|
262K/16.7M
|
|
对比度(Typ)
|
500:1
|
|
亮度(Typ)
|
400cd/m2
|
|
在线购买 |
 |
|
类型 |
名称 (可下载)
|
版本
|
语言
|
更新日期
|
文件大小
|
 |
7寸电容触摸屏图纸 |
1.0
|
English
|
2020-04-21
|
193.58KB
|
4线电阻触摸屏和连接器资料
