您现在的位置:首页 >> IoT方案开发板 >> AFM203T RTL8720CM WIFI+蓝牙模块

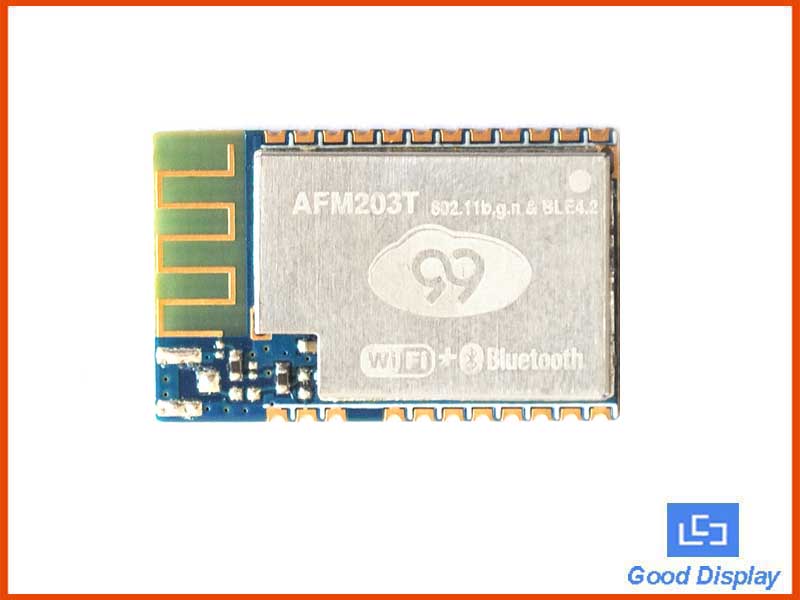

  • 产品名称: AFM203T RTL8720CM WIFI+蓝牙模块
  • 产品编号: AFM203T
  • 是否有货:
  • 零售价:
  • 计量单位:
  • 重量:
  • 浏览次数: 81







AFM203T是一款低功耗小体积嵌入式Wi-Fi+Bluetooth模块,采用了Realtek的一个高集成度的无线射频芯片,芯片内置802.11b/g/n的Wi-Fi无线协议和蓝牙标准协议。具有大容量(FLASH:2MB ROM:384KB)存储空间(FLASH:最大可达128MB)、运行空间(SRAM:256KB)及丰富的外设资源,MCU中承载RTOS系统平台以及轻量级LWIP协议,通过对SDK的封装和优化,可以满足多种嵌入式无线通信应用。



与AFM203T模块匹配的官方指定开发板为 RTL8720CM-EVB





ARM Cortex-M4处理核心,主频100MHz

3.3V、DC单电源供电

封装:23pin 邮票孔  小尺寸:长×宽×厚度   24×15×3.0mm

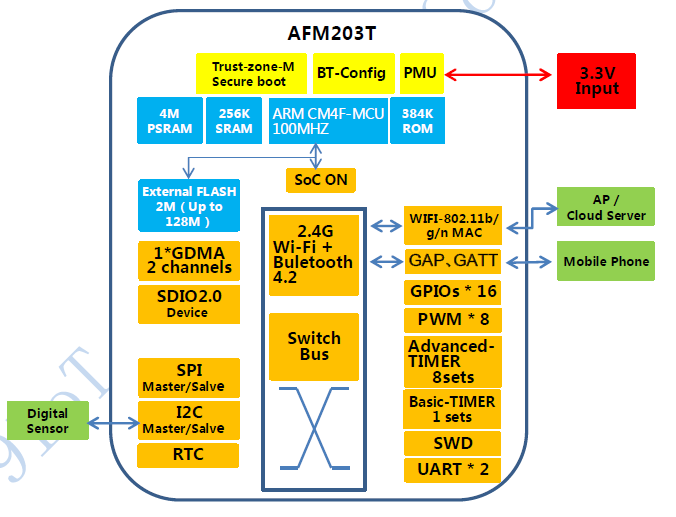

AFM203T结构







WLAN、Bluetooth参数

标准:802.11 b/g/n  1x1

发射功率:11b:18dBm / 11g:16dBm / 11n:15dBm

接收灵敏度:11b:-93dBm / 11g:-82dBm / 11n:-76dBm

通信速率:11Mbps @11b / 54Mbps @11g / 150Mbps @11n

工作模式:STA、AP、STA+AP、Buletooth

硬件加密:WPA/WPA2

天线:外接天线,IPEX 天线接口、板载天线





完整的物联网解决方案(底层开发、云服务、APP)

支持AT+应用集二次开发

支持C-SDK包的二次开发

支持OTA无线升级

支持蓝牙智能联网、Airkiss微信配网功能

工业级应用设计,4层PCB设计,性能一致性保证

FCC/CE认证,符合RoHS标准





软件特性

内置IPV4/IPV6协议栈

内置FreeRTOS系统

支持低功耗BLE 4.0

支持HTTP / HTTPS (SSL)加密

支持艾拉云、亚马逊,云、京东云、阿里云

支持定制的私有云或者用户私有云对接

支持二次开发,二次整合



模块型号

模块名称

模块说明

AFM203TI

PCB板载天线

AFM203TO

IPEX外接天线

AFM203TP

RF-Pin外接天线













类型

产品名称 (可下载)

版本

语言

更新日期

文件大小

AFM203T产品规格书

1.0

中文

2021-03-13

1.97MB

RTL872xZ2 IC数据手册 0.8 English 2020-03-13 2.64MB







瑞昱芯片

系列

开发板

模块

封装

通讯协议

CPU

频率

SRAM

闪存

蓝牙

LCD

UART

SPI

I2S

SDIO Key Scan

ADC/DAC

RTL8710BX

Ameba Z

AFW121T-EVB

AFW121T

21Pin 18x22mm

WiFi

ARM M4

62.5M

256KB

Ext

-

N

1

1

N

N


Y/N

RTL8720CN

Ameba Zii

RTL8720CN-EVB
AFM201T-EVB

AFM201T

23Pin 15x24mm

WiFi+BLE4.2

ARM M4

100M

256KB

Ext

4.2

N

2

1

N

N 4x2/3x3

N/N

RTL8720CM

Ameba Zii

RTL8720CM-EVB

AFM203T

23Pin 15x24mm

WiFi+BLE4.2

ARM M4

100M

256KB

Ext

4.2

N

2

1

N

N 4x2/3x3

N/N

RTL8720CS

Ameba CS

RTL8720CS-EVB

AFM312T

23Pin 19x29mm

WiFi+BLE5 Mesh

 M0+M4

200M

512KB

Ext

5.0

N

2

2

Y

N 7x3/5x5

Y/Y

RTL8721CSM

Ameba CS

RTL8721CSM-EVB

AFM321T

66Pin 27x37mm

WiFi+BLE5 Mesh

 M0+M4

200M

512K+4M

Ext 5.0 N

3

2

Y

N 4x8/6x6

Y/Y

RTL8722CSM

Ameba CS

RTL8722CSM-EVB

AFM331T

66Pin 27x37mm

WiFi+BLE5 Mesh

 M0+M4

200M

512K+4M

Ext 5.0 RGB

4

2

Y

D/H* 4x8/6x6

Y/Y

RTL8720DN

Ameba D

RTL8720DN-EVB

AFM412T

23Pin 19x29mm

2.4G+5G+BLE5

 M0+M4

200M

512K

Ext

5.0

N

2

1

Y

N 4x8/6x6

Y/Y

RTL8721DM

Ameba D

RTL8721DM-EVB

AFM421T

66Pin 27x37mm

2.4G+5G+BLE5

 M0+M4

200M

512K+4M

Ext

5.0

N

3

2

Y

N 4x8/6x6

Y/Y

RTL8722DM

Ameba D

RTL8722DM-EVB

AFM431T

66Pin 27x37mm

2.4G+5G+BLE5

 M0+M4

200M

512K+4M

Ext

5.0

RGB

4

2

Y

D/H* 4x8/6x6

Y/Y

*D/H:Device/Host
