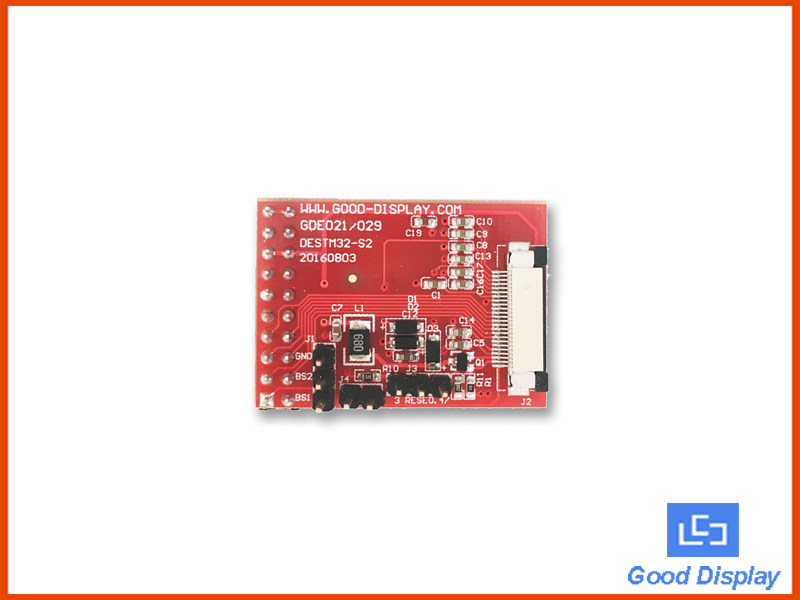

SPI串口eink电子纸墨水屏/DEMO开发板/升压电路转接板/ DESTM32-S2-12（停产）
  • 产品名称： SPI串口eink电子纸墨水屏/DEMO开发板/升压电路转接板/ DESTM32-S2-12（停产）
  • 产品编号： DESTM32-S2-12
  • 是否有货：
  • 零售价： 30.00元
  • 计量单位：
  • 重量：
  • 浏览次数： 681

此开发板主要是辅助开发者更快更顺利地开发电子纸显示屏项目，专为SPI串口的电子纸显示屏而设计开发，能实现1.54寸、 2.04寸、 2.13寸、 2.7寸、 2.9寸、4.2寸和7.5寸电子纸黑白屏及三色屏的刷新功能，另外还增加了USB转串口、指示灯和按键功能。
DESTM32-S开发板包含主板DESTM32-S1和转接板DESTM32-S2 两部分。



此开发板能实现1.54寸、2.04寸、2.13寸、2.7寸、2.9寸、4.2寸和7寸七种规格电子纸的刷新功能，电子纸刷新显示时，需要将转接板连接到转接板接口上才可刷新。

RESE与3Ω短接适用于：
2.04寸显示屏:GDE021A1/ILE021A1
2.13寸显示屏:GDE0213B1/GDEH0213B1和 GDEM0213E28LT
7.5寸显示屏:GDEW075T8和 GDEW075Z09

RESE与0.47Ω短接适用于：
1.54寸显示屏:GDEW0154T8和 GDEW0154Z04
2.13寸显示屏:GDEW0213Z16
2.7寸显示屏:GDEW027W3和 GDEW027C44
2.9寸显示屏:GDEW029T5
4.2寸显示屏:GDEW042T2和 GDEW042Z15

注意：DEMO不提供电子纸屏幕，屏幕请单独购买！


对于MCU不是特别熟悉或者没有STM32F103开发板的开发者，建议选择完整DEMO Kit。
