您现在的位置:首页 >> TFT液晶模组 >> 7寸TFT LCD彩色液晶显示模块配液晶屏驱动板/Video+VGA+HDMI接口
  • 产品名称: 7寸TFT LCD彩色液晶显示模块配液晶屏驱动板/Video+VGA+HDMI接口
  • 产品编号: GDTE070A1-3
  • 是否有货:
  • 零售价: 请咨询
  • 计量单位:
  • 重量:
  • 浏览次数: 22

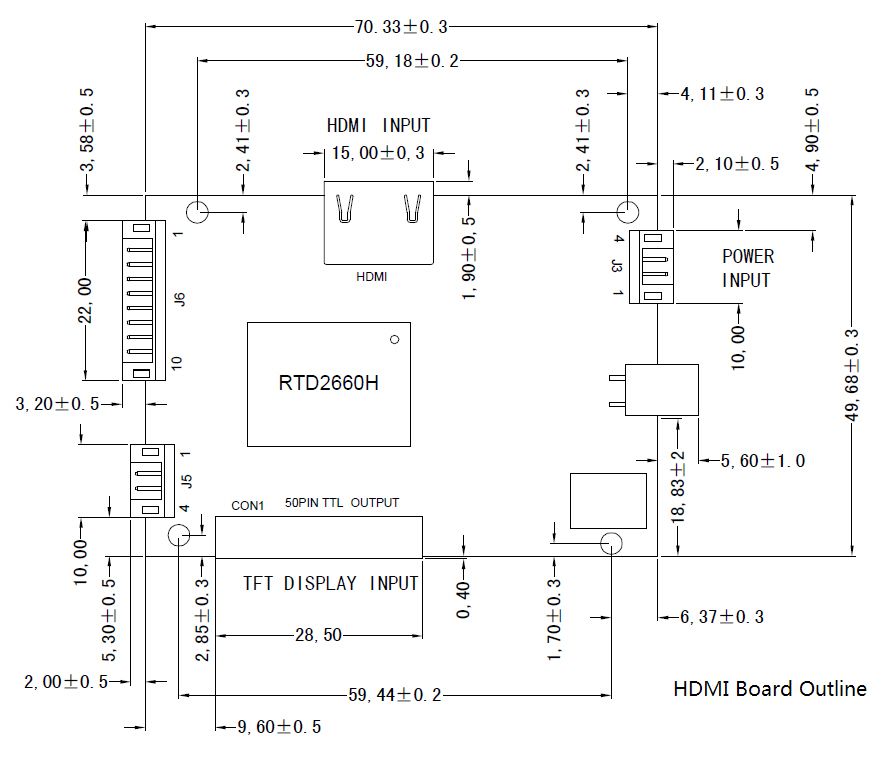

GDTE070A1-3是一款配有VGA,Video(CVBS),HDMI驱动板的7寸彩色液晶显示模块,50pin,800x480分辨率,可选配带USB接口驱动板的电阻式触摸屏和电容式触摸屏、遥控器、延长线等。此款模块广泛应用于车载、安防、各式仪器仪表、智能设备等。适用于树莓派Raspberry Pi等。

注意:
电源适配器的输出和中心引脚应为5V / 2000mA,正电压为正极,外屏蔽层为负电压。控制器RTD2660的温度在工作期间会升高。这是正常现象,不是质量问题。
丢失信号时,屏幕为蓝色或黑色,可在菜单设置中使用。



卓越的显示质量,超广视角
适用于树莓派等。
4线电阻式触摸屏(可选)
电容式触摸屏(选配)
可选的遥控器


选购配件清单(以下配件需要单独购买,如需购买请联系我们)
*如果您选购了触摸屏,我们将默认为您安装到模块上。

产品图片

产品型号

产品描述

GDTE-TP070-1

7寸4线电阻式触摸屏

GDTE-DBTP-USB04W-1

4线电阻式触摸屏驱动板/USB接口

GDTE-TPC070-8-USB

7寸电容式触摸屏带USB控制器板和USB数据线

GDTE2025

遥控器

GDTE1851

12V/1A(1000mA)电源适配器



型号

GDTE070A1-3

尺寸

7''

显示模式

800(RGB)x 480 Dots

显示屏连接器

FPC

FPC 连接器

50 Pin,间距0.5mm

工作温度

-20~+70 ℃

储存温度

-30~+80℃

触摸屏是否可选

阳光下可视

不支持

应用

便携式产品/工业设备/手持设备/安全设备,仪表显示器/办公电子产品

显示屏外形尺寸(mm)

164.9(W) x100.0(H)

有效视域(mm)

154.08(W) x 85.92(H)

点间距(mm)

0.0642(W) x 0.1790(H)

净重

332g

IC封装

COG

驱动

OTA7001A_V03

接口

HDMI

响应时间(Typ)

10ms

LCD类型

TFT-LCD / 全透/ 正显

视角

70°/70°/50°/70°(L/R/U/D)

颜色

65K/262K/16.7M

对比度(Typ)

500:1

亮度(Typ)

200cd/m2

在线购买







  TFT显示屏资料
类型

名称 (可下载)

版本

语言

更新日期

文件大小

GDTE070A1-3 产品规格书

1.0

English

2020-04-15

1.31MB







  电容触摸屏和USB控制板资料

类型

名称 (可下载)

版本

语言

更新日期

文件大小

7寸电容触摸屏图纸

1.0

English

2020-04-15

193.58KB





  4线电阻触摸屏和连接器资料



类型

名称 (可下载)

版本

语言

更新日期

文件大小

7寸四线电阻触摸屏图纸

1.0

English

2020-04-15

179.51KB

USB电阻触摸屏驱动板GDTE-USB04W-1数据表 1.0 English 2020-04-13 173.53KB
USB电阻触摸屏驱动板安装程序 1.0 English 2020-04-15 55.95MB
