您现在的位置:首页 >> 生物雷达传感器 >> 人体感知雷达传感器,毫米波雷达IR24VDA

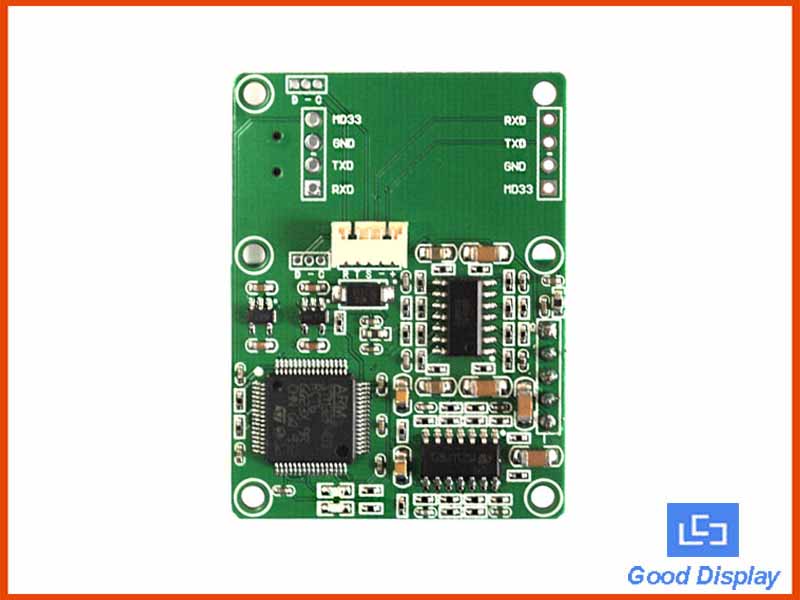

  • 产品名称: 人体感知雷达传感器,毫米波雷达
  • 产品编号: IR24VDA
  • 是否有货:
  • 零售价: 请咨询
  • 计量单位:
  • 重量:
  • 浏览次数: 329

IR24VDA雷达模块是基于毫米波多普勒雷达系统的人体生物运动感知和人体生物感知雷达检测模块。该模块基于增强型多普勒雷达信号处理系统,通过对人员运动的多普勒参数和人员的生理参数进行同步传感技术,实现对特定位置人员状态的无线感知。



生物雷达传感器最新的产品信息,请访问 大连雷博科技的官网:www.iflabel.cn


该模块具有以下工作特征:
1.该模块将检测对象限制在人员(活动或静止)范围内,并消除环境中其他无生命对象的干扰;
2.可以实现对流动人员和固定人员的同步感知功能;
3.能有效消除非生命物体的干扰,也能检测非生命运动物体;
4,本模块输出功率小,对人体无伤害;
5.该模块不受温度,光线和灰尘等环境因素的影响。它具有检测距离长,灵敏度高,应用范围广的优点。


24GHz毫米波雷达传感器
2×8微带天线
基于增强型多普勒雷达技术,在二维区域内实现人的感知功能;
实现流动人员和固定人员的同步感知功能;
运动感知的最大距离:≥20米
人类最大感知距离:≥5米
天线波束宽度:80°/ 30°
不受温度,湿度,噪音,气流,灰尘,光线等的影响,适合恶劣的环境;
输出功率小,对人体无害;



参数

指标

产品型号

IR24VDA

运动目标感应距离

0.1M-20M

呼吸信号探测距离

0.1M-6M

识别角度

100°/H,40°V

功耗

≤500mW

适合位置

家居,家电

温度范围

-20℃-60℃

上报参数

WiFi,Zigbee

跌倒报警

支持

在线购买



IR24VDA电气参数

参数

最小值

典型值

最大值

单位

工作性能

运动人员探测距离



15

20

感应速度灵敏度



0.25



m/s

静止人员感知距离



4.5

5

工作参数

工作电压(VCC)

5

5

5.5

V

工作电流(ICC)

90

93

100

mA

工作温度(TOP)

-20



60

存储温度(TST)

-40



80

发射参数

工作频率(fTX)

24

24.1

24.25

GHz

发射功率(Pout)

8

10

12

dBm

天线参数

天线增益(GANT)



11.6



dBi

水平波束(-3dB)



80



°

垂直波束(-3dB)



30



°

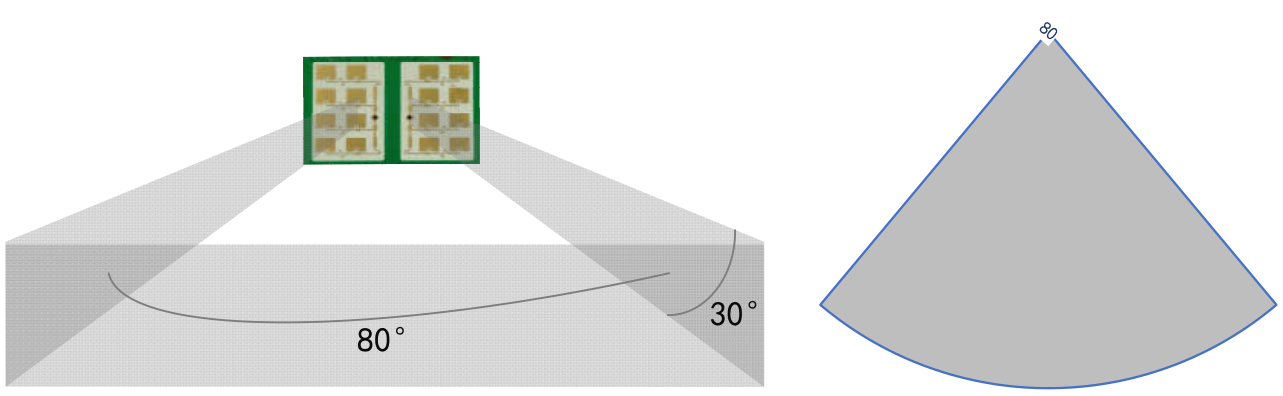

雷达工作范围:雷达覆盖范围为水平 80°、俯仰 30°的立体扇形区域,能够对该覆盖区域的人员及其他运动物体实时感知。





类型

产品名称 (可下载)

版本

语言

更新日期

文件大小

IR24VDA 雷达使用说明书

1.0

中文

2020-03-16

2.23MB

IR24VDA 规格书 1.0 中文 2020-03-16 1.42MB
毫米波雷达人体探测应用 1.0 中文 2020-04-14 2.17MB



使用生物雷达确定房间中是否有人,确认酒店和家庭房间中人的状况,并连接电视和空调等智能家居设备。

在不涉及隐私的情况下,您可以了解独居老人的日常状况。

视频展示:

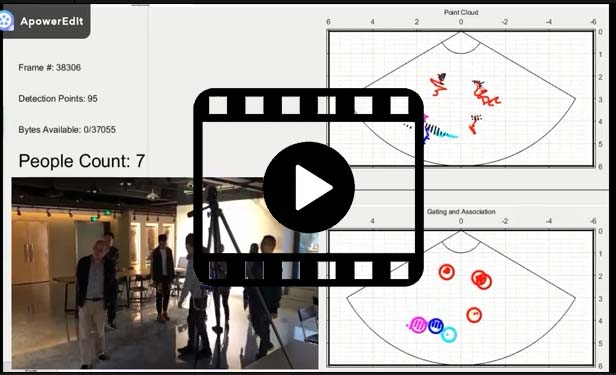

微米波雷达感应器感应人数

查看房间里的人数,其运动轨迹及分布

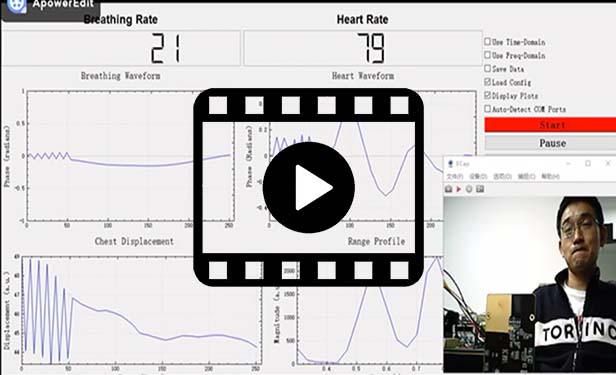

测试人的呼吸及心跳频率
